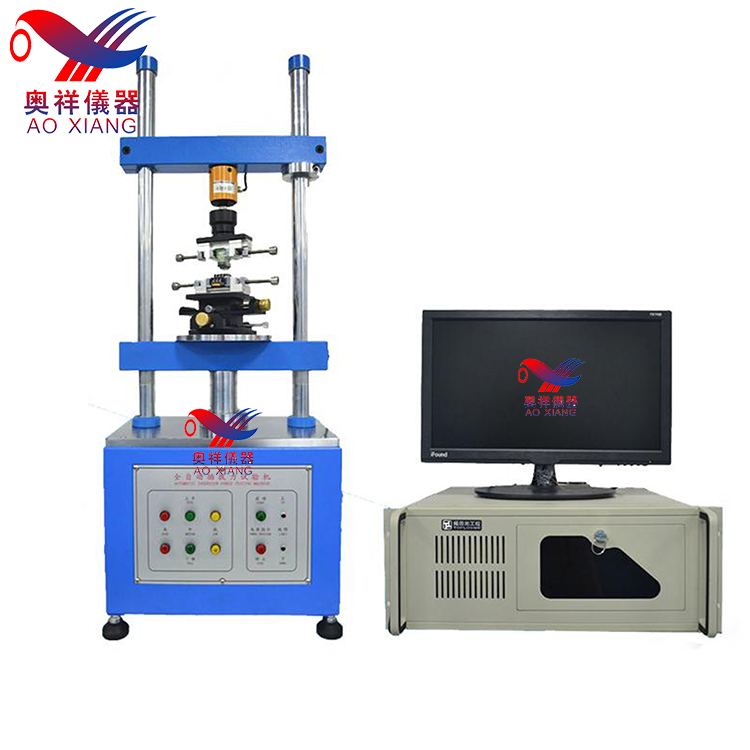

OX-3810A全自動插撥力試驗機

一．本機概述：

本機適用于各種連接器之插入力及拔出力測試，配合專用自動求心裝置，解決各種連

接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題，可得到完

全準確的測拔力試驗，并可做一般的拉伸及壓縮測試，基于Windows的測試軟件，中文界

面操作，能方便的設定測試條件，可同時顯示每次插入力及（PEAK值），能自動打印或傳

輸至計算機做報表編輯及繪制壽命曲線圈，儲存測試資料數據，并可輸出報表至EXCEL格式做編輯。

二．軟件的功能特點：

1、 中文視窗界面。

2、 測試條件電腦書面設定，方便快捷（含插拔行程、速度、暫停時間等）

3、 可打印及儲存圖形（插拔位移曲線圖、壽命曲線圖、檢查報表等）

4、 無限資料儲存記憶（海量存儲）

5、 檢查報表抬頭內容可修改

6、 檢查報表可轉檔至EXCEL做編輯

三．技術規格：

1．測定最大荷重：50、20、5、2kg(選一)   2.最小分解能：0.01 kg或1g

3．最大測定高度：150mm               4. X、Yz軸行程：0-75 mm

5．測定速度范圍：0-200 mm/min           6. 驅動馬達：臺灣合資伺服馬達

7．傳動機購：合資產滾珠絲桿             8. 重量：67kg(機臺)

9．外觀尺寸：360*260*940 mm            10. 電源： AC 220V/50Hz
