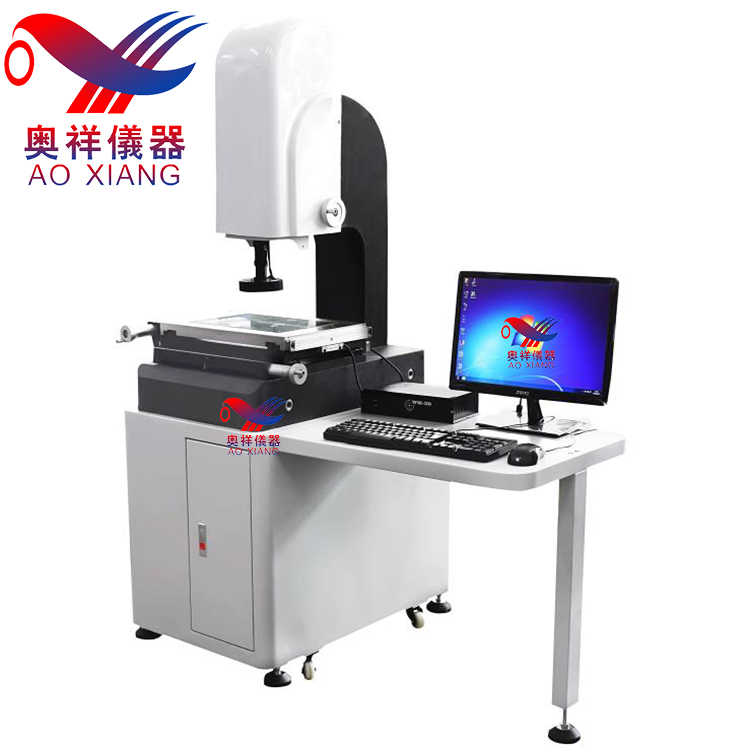

2010型影像測量儀結合光.機.電.軟件為一體棈密二維測量儀器.可直接照相存檔或作表面觀察.量測.繪圖.測量數據可作SPC統計.制成EXCEL報表.繪制圖檔可轉成CAD圖運用.精確.便捷性能.不僅有工具顯微鏡的表面觀察及量測能力.還可代替投影儀功能.-對表面及輪廓的量測功能等.特別適合小件為對象的精密測量或逆向測繪,適用塑料零件.五金模具.電子組件.光纖器件.精密零件.鐘表零件.小五金等測量.在機械.電子.儀表.塑膠.商標等行業及高等院校.科研院所等領域具有一定運用空間.

  一、設備基本參數
   1、 型號：VMS-2010
   2、 運動行程（X、Y、Z軸mm）：200×100×150
   3、 工作距離：90mm
   4、 工作臺呎寸(W×Dmm)：366×266

  5、 玻璃臺呎寸(W×Dmm)：260×160

   6、 儀器基座及立柱材質：高精度、高穩定性花崗石
   7、 CCD攝影機：SONY蕊片高清晰彩色CCD攝像機

   8、 變焦物鏡：  0.7X～4.5X可連續變倍之高精密結構光學物鏡

9、 視頻總倍率：30X～225X

10、物方視場：  10.6～1.6mm

11、數顯分辨率：0.001mm

12、X、Y坐標測量示值誤差≤（3+L/200）μm ， L為被測長度(單位：mm)

13、重復測量精度：≤2μm

二、產品特點
   1、 儀器采用SONY蕊片高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；

   2、 由二坐標工作臺、電子光柵尺與數據處理器組成數字元測量及數據處理系統；

   3、 采用花崗石平臺，外觀簡潔大方；

   4、 表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；

5、 儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；

6、 儀器備有RS-232接口,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理

及輸出；

三、測量軟件
   1、 標備專用測量軟件，可由鼠標自動尋邊、找直線、框選圓區域自動圓、自動圓弧、自動
       去毛刺，可測點、線、圓、圓弧、距離、角度等）；
   2、 可測量平面上的任何幾何尺寸（直徑、半徑、角度、兩線距離、點到線的距離、兩圓間
       距等等）；

3、 可捕捉線的起點、中點、終點及兩線的交點、圓心及圓周上的三個結點，輔助標注繪圖等
應用功能；

4、 可將測量結果導入AUTOCAD中（將實時影像中按實際工件外形所描繪的像素直接輸出到AutoCAD中成為工程圖作對比），并可將測量數據或圖形導入WORD或EXCEL做報表；

5、 可導入SPC統計資料（CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD），可繪制柱狀圖、點圖、折線圖、X-R圖等；

6、 柱注功能：可以直接在“瀏覽”視圖中進行尺寸標注（半徑、直徑、角度、線性、對齊、文字、坐標等）；

7、“瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；
8、 虛擬測量：在沒有機臺和產品的情況下，通過計算機軟件同樣可以測量產品的尺寸；

9、 亞像素找邊：讓軟件實時刷新,實時跟蹤鼠標，自動捕捉鼠標離最清晰邊緣的最近點，更
大程度的節約繪時間；

10、圖形自動捕捉： 可對線、圓、弧進行自動掃描邊緣并自動取得圖形；

11、自定義圓： 可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標、直徑、半徑）。
再以標準的圓和影像中的工件作對比，從而找到工件與標準圖形之間的誤差；

12、自定義線段： 客戶自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作
重迭對比，從而找到工件與標準圖形之間的誤差；

13、自設客戶坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定坐標原點（0，0），
再以（0，0）點為基準在畫面任一點上標示該點X，Y坐標位置；

14、簡易操數：可將產品外形簡易描出，描出的圖形可轉入AutoCAD經修改形成工程圖；

15、能捕捉像素上的各結點： 可以捕捉線的起點、中點、終點及兩線的交點、圓心及圓周上
的三個結點，用于輔助標注繪圖等應用功能；

16、形位公差： 真圓度，真直度，同心度，可計算出產品上圓形真圓度、直線邊真直度及兩
圓心的同心度；

17、設置公差：可設置產品的實際尺寸超出范圍；

18、保存高像素照片：保存更清晰的測繪圖元及產品照片,能更大倍數的在看圖軟件中觀察所保存的圖片；
